Sistem transmisi CVT di motor matic bekerja tanpa perpindahan gigi bertahap, menjanjikan akselerasi halus dan efisiensi yang stabil. Di balik kemudahan itu, ada rangkaian komponen yang saling terkunci fungsi. Memahami anatominya bukan hanya bekal teknis, tetapi juga kunci agar Anda tidak salah diagnosa ketika tarikan berat, getar di awal, atau suara mendengung tiba tiba muncul. Artikel panjang ini menyajikan peta komponen, gejala kerusakan, serta tips perawatan dan penyetelan yang aman digunakan di jalan raya.
“Menurut saya, kunci CVT yang sehat ada pada kebersihan, toleransi komponen, dan keharmonisan setelan. Bukan sekadar ganti part yang terlihat keren, melainkan memastikan semua bagian berbicara dalam bahasa mekanik yang sama.”
Paragraf pembuka ini menegaskan tujuan kita: memberi pemahaman menyeluruh dengan gaya bahasa yang membumi. Anda akan menemukan penjelasan fungsi setiap bagian, hubungan sebab akibat bila terjadi masalah, serta panduan praktis yang bisa langsung diterapkan saat servis berkala. Mari mulai dari gambaran umumnya terlebih dahulu agar benang merahnya jelas.
Gambaran Umum Cara Kerja CVT pada Skutik
CVT atau Continuously Variable Transmission mengubah rasio secara kontinu lewat perubahan diameter efektif dua buah pulley yang dihubungkan oleh sabuk berbentuk V. Pulley depan menerima putaran dari mesin, sedangkan pulley belakang terhubung ke poros roda via kopling sentrifugal. Saat putaran naik, gaya sentrifugal menekan roller di variator sehingga pulley depan menutup dan diameter efektifnya membesar. Secara bersamaan, pulley belakang membuka dibantu pegas kontra agar sabuk tetap tegang. Hasilnya adalah rasio transmisi bergeser mulus tanpa hentakan.
Di putaran rendah, rasio dibuat “enteng” agar motor mudah bergerak. Ketika kecepatan meningkat, rasio berubah menjadi “berat” sehingga putaran mesin turun namun laju tetap bertambah. Alur sederhana inilah yang menjadikan matic nyaman bagi komuter harian, pengemudi ojek, hingga pengguna keluarga.
Prinsip dasar gaya yang bekerja di CVT
Tiga gaya menjadi pemain utama. Pertama, gaya sentrifugal dari roller dan kampas kopling yang meningkat seiring rpm. Kedua, gaya pegas kontra di pulley belakang yang melawan pembukaan untuk menjaga tegangan sabuk. Ketiga, gaya gesek pada sabuk dan permukaan pulley yang mentransfer torsi. Mengubah salah satu parameter akan memengaruhi dua lainnya. Karena itu, penyetelan CVT ideal selalu mempertimbangkan keseimbangan, bukan hanya mengejar akselerasi atau top speed semata.
Anatomi CVT: Komponen Utama dan Fungsinya
Memahami nama dan fungsi setiap komponen akan memudahkan komunikasi dengan mekanik dan mencegah salah beli. Bagian berikut memetakan komponen dari depan ke belakang, disertai ciri gejala saat mulai aus.
Variator dan Primary Drive Pulley
Variator adalah jantung pulley depan. Ia terdiri dari fixed drive face, movable drive face, ramp plate, roller atau slider, boss atau bushing variator, serta guide slider kecil yang menjaga ramp plate tidak berputar. Saat rpm naik, roller meluncur pada lintasan ramp plate dan mendorong movable face ke arah fixed face, membuat pulley menutup. Penutupan ini memaksa sabuk naik ke diameter lebih besar sehingga rasio bertambah berat.
Di sisi depan juga terdapat kipas yang menyatu dengan fixed face. Kipas membantu mendinginkan ruang CVT agar sabuk tidak cepat overheat. Jika kipas pecah atau kotor ekstrem, sirkulasi udara terganggu dan sabuk mudah glazing.

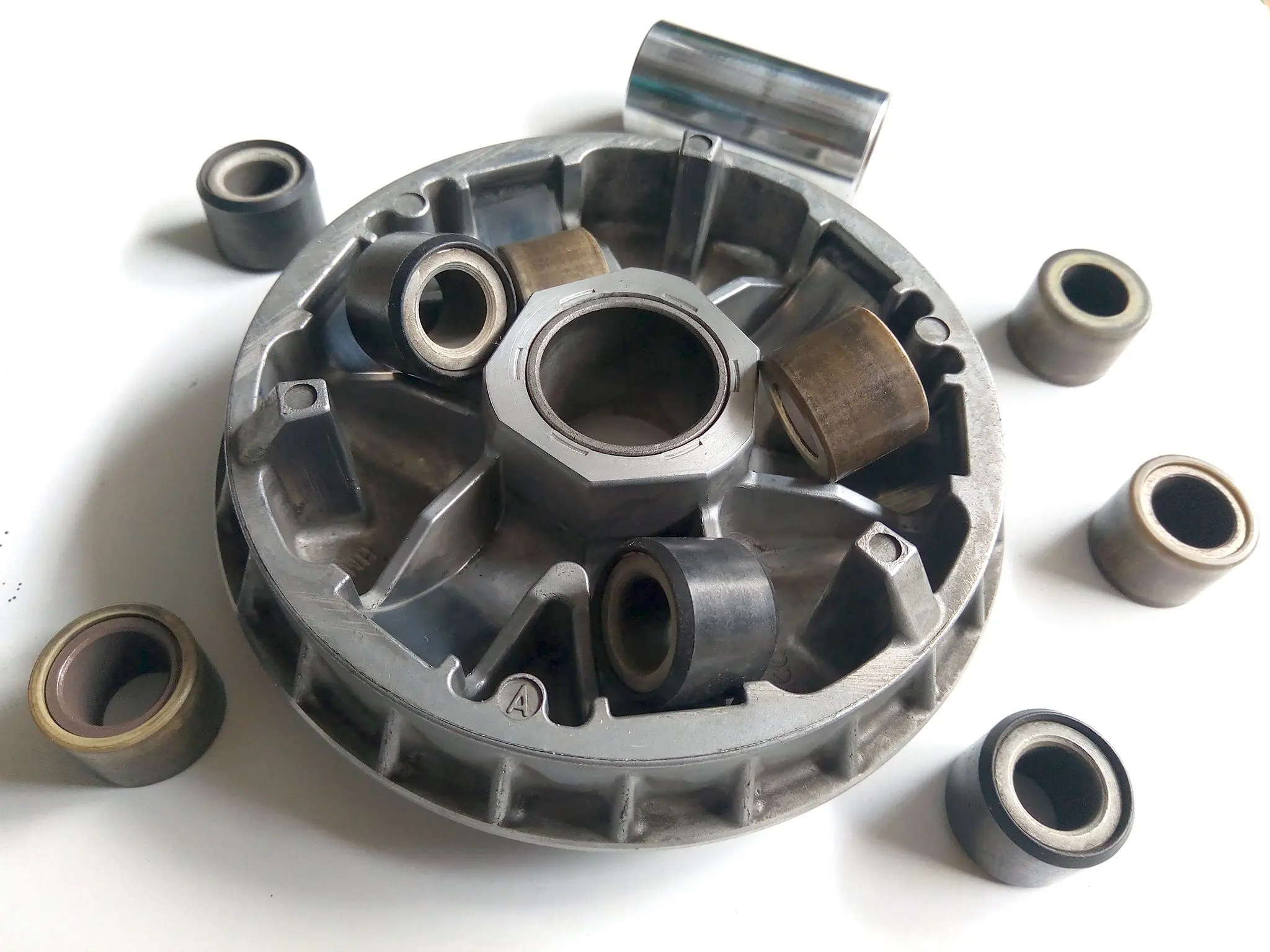

Roller Weight atau Slider
Roller berbentuk silinder padat dengan bobot tertentu dalam gram. Bobot menentukan respons akselerasi. Roller ringan membuat variator lebih lambat menutup sehingga rpm naik dulu baru rasio berubah, hasilnya akselerasi awal responsif namun top speed bisa sedikit menurun. Roller berat melakukan kebalikannya. Beberapa pengguna memilih slider berbentuk prisma agar lintasan lebih panjang dan aus lebih merata.
Gejala aus pada roller adalah flat spot atau sisi yang memipih. Efeknya tarikan tersendat, timbul getar halus, dan rpm sering naik turun saat kecepatan konstan. Pemeriksaan fisik mudah dilakukan dengan melihat permukaan roller dan mendengar bunyi berderak halus dalam rumah roller.
V-Belt atau Sabuk CVT
Sabuk V menghubungkan pulley depan dan belakang. Ia dibuat dari karet komposit dengan serat penguat. Lebar, tinggi, sudut V, dan panjang efektif sabuk dirancang sesuai spesifikasi pabrikan. Sabuk yang aus akan menyempit, retak halus di sisi, muncul serpihan karet, atau permukaan terlihat mengilap akibat selip.
Gejala sabuk menua antara lain putaran mesin tinggi tetapi laju lambat, bau karet terbakar saat menanjak, dan vibrasi saat start. Menggunakan sabuk tidak sesuai spesifikasi bisa menimbulkan geser rasio yang tidak stabil, overheat, dan umur pulley memendek.
Secondary atau Driven Pulley dan Torque Driver
Pulley belakang terdiri dari fixed driven face, movable driven face, torque driver dengan alur heliks, serta pegas besar yang dikenal sebagai pegas kontra atau secondary spring. Ketika pulley depan menutup, sabuk memaksa pulley belakang membuka. Alur heliks pada torque driver mengatur bagaimana pulley belakang merespons perubahan beban dan membuat rasio kembali turun saat deselerasi, menjaga mesin tetap berada di rentang tenaga.
Jika grease di torque driver mengering atau alur heliks kotor, pergerakan menjadi seret. Gejalanya motor terasa berat saat awal jalan, tersendat di putaran menengah, atau menimbulkan bunyi cicit ketika rasio berubah.
Kopling Sentrifugal dan Rumah Kopling
Kopling sentrifugal terdiri dari tiga kampas yang akan mekar saat rpm meningkat karena gaya sentrifugal. Ketika kampas menyentuh rumah kopling atau clutch bell, tenaga dari pulley belakang diteruskan ke gearbox dan roda. Rumah kopling berbentuk mangkuk baja yang berputar bersama poros keluaran.
Kampas yang aus atau terkontaminasi oli akan selip, memunculkan gejala motor bergetar saat start atau rpm melonjak tanpa diikuti laju. Rumah kopling yang memanas berlebihan akan berubah warna kebiruan, menandakan panas tinggi dan potensi deformasi. Jika permukaan bell bergelombang, timbul gejala judder di awal.
Pegas Kontra dan Pegas Kampas
Pegas kontra menjaga sabuk tetap tegang dan mengatur kecepatan pembukaan pulley belakang. Pegas ini juga memengaruhi engine brake saat Anda menutup gas. Pegas kampas berada pada masing masing sepatu kopling dan menentukan rpm mulai menggigit. Pegas lebih keras menunda engagement sehingga start terasa galak, tetapi tidak ramah untuk lalu lintas padat jika berlebihan.
Pilih kekerasan pegas dengan rasional. Kombinasi pegas yang tidak seimbang dengan bobot roller menimbulkan gejala seperti ngeden, slip berkepanjangan, atau tenaga hilang saat cruising.
Bushing, Bearing, dan Seal
Bushing variator, bearing poros pulley, serta seal oli menjaga semua komponen berputar presisi. Bushing yang aus membuat variator goyang sehingga sabuk bekerja miring. Bearing kasar menghasilkan dengung, sedangkan seal rusak menyebabkan oli merembes ke ruang CVT, memicu slip dan bau terbakar. Komponen kecil ini sering diremehkan, padahal ia penentu umur part yang lebih mahal.
Cover CVT dan Pendinginan
Cover CVT bukan sekadar penutup. Di dalamnya ada saluran udara, dudukan bearing, hingga kisi debu. Cover yang retak atau hilang kisi akan mengganggu aliran udara. Debu yang dibiarkan menumpuk bertahun tahun menurunkan pembuangan panas dan mempercepat keausan sabuk.
Alur Tenaga dari Diam sampai Melaju
Memahami kronologi kerja membantu Anda mengenali momen terjadinya gejala. Berikut ringkasannya dimulai dari stasioner hingga kecepatan jelajah.
Saat stasioner
Mesin hidup pada rpm idle. Roller belum mendorong variator, pulley depan masih terbuka lebar. Kampas kopling belum mekar sehingga roda tidak bergerak. Jika pada kondisi ini motor bergerak pelan, kemungkinan pegas kampas terlalu lemah atau idle terlalu tinggi.
Saat akselerasi awal
RPM naik, kampas mulai mekar menyentuh bell. Terjadi gesekan singkat hingga bell berputar dan motor mulai melaju. Pada fase ini, permukaan bell yang mulus dan kampas yang bersih menentukan lembut tidaknya start. Judder biasanya lahir di fase ini karena kampas terkontaminasi atau bell bergelombang.
Saat akselerasi menengah
Roller mendorong movable face, pulley depan menutup, sabuk bergerak naik. Pulley belakang membuka sesuai lawan pegas kontra. Di sinilah sinkronisasi bobot roller, kekerasan pegas kontra, dan sudut torque driver menghasilkan karakter akselerasi. Jika roller flat spot, Anda akan merasakan tarikan tersendat dan rpm memantul.
Saat kecepatan jelajah
Rasio mendekati puncak. RPM turun ke titik efisien. Jika sabuk sudah menyempit, mesin akan berputar lebih tinggi dari semestinya untuk mempertahankan kecepatan. Dengung bearing dan bunyi gesek biasanya paling terdengar di fase ini.
Saat deselerasi dan engine brake
Ketika gas ditutup, pegas kontra membantu mengembalikan rasio ke posisi lebih ringan. Engine brake muncul karena friksi sabuk pada pulley. Jika pulley belakang kotor atau grease kering, transisi turun rasio terasa tersendat.
Toleransi, Sudut, dan Permukaan: Detail Kecil yang Besar Dampaknya
CVT tampak sederhana, tetapi performanya ditentukan detail mikroskopis. Sudut permukaan pulley, kebersihan, dan kesejajaran poros menentukan umur sabuk dan halus tidaknya rasio.
Sudut face pulley dan jejak sabuk
Face pulley didesain dengan sudut V tertentu. Mengikir atau memoles berlebihan akan mengubah sudut dan membuat sabuk bekerja tidak merata. Jejak sabuk yang baik tampak lebar dan rata. Jejak yang hanya menyentuh setengah bidang memberi sinyal ada masalah kesejajaran atau sabuk menyempit.
Permukaan bell dan fenomena glazing
Glazing terjadi ketika permukaan kampas atau bell menjadi mengilap akibat panas. Hasilnya kopling mudah slip dan timbul judder. Solusi sementara adalah membersihkan dengan amplas halus, tetapi akar masalah harus dicari, apakah kampas aus, pegas terlalu lemah, atau gaya berkendara terlalu sering selip di tanjakan.
Kontaminasi oli atau grease
Oli atau grease yang masuk ke permukaan sabuk dan kampas kopling akan menurunkan gesek. Sumbernya bisa dari seal poros yang bocor atau aplikasi pelumas berlebihan saat servis. Keringkan dengan bersih, ganti seal, dan hindari menyemprot pelumas ke area yang bersentuhan langsung dengan sabuk atau kampas.
Gejala Kerusakan dan Cara Membacanya
Menghafal gejala mempersingkat waktu diagnosa. Gunakan telinga, hidung, dan rasa pada tangan saat test ride.
Getar saat start dari diam
Penyebab umum adalah kampas kopling kotor, bell bergelombang, atau pegas kampas tidak seimbang. Solusi awal, bersihkan kampas dan bell, cek pegas. Jika masih terjadi, periksa poros dan bearing.
Tarikan awal berat dan mesin ngeden
Roller terlalu berat, pegas kontra terlalu keras, sabuk aus, atau grease torque driver mengeras. Diagnosa urut dari yang termurah, mulai roller dan sabuk, lanjut ke pegas dan torque driver.
RPM tinggi tetapi laju lambat
Sabuk selip, sabuk menyempit, atau permukaan pulley terkontaminasi. Bisa juga karena roller terlalu ringan sehingga variator lama sekali menutup. Evaluasi lebar sabuk, bersihkan face, dan sesuaikan bobot roller.
Bunyi dengung di kecepatan konstan
Bearing mulai kasar atau sabuk sudah bertekstur tidak rata. Dengung yang berubah mengikuti kecepatan, bukan rpm mesin, biasanya merujuk ke komponen di sisi roda seperti bearing secondary atau bell yang oval.
Sentakan saat transisi gas on off
Torque driver seret, alur heliks aus, atau pegas kontra melemah. Grease ulang dengan jenis yang dianjurkan pabrikan dan periksa pegas.
Perawatan Berkala yang Rasional
Servis CVT tidak selalu mahal. Yang penting adalah ritme dan kebersihan. Mengikuti manual pabrikan adalah pijakan paling aman.
Jadwal servis yang disarankan
Setiap 3 sampai 5 ribu kilometer, lakukan pembersihan ringan: buka cover, singkirkan debu, cek roller dan sabuk secara visual, serta bersihkan bell dan kampas. Setiap 10 sampai 15 ribu kilometer, cek lebih detail bushing dan bearing, ganti sabuk jika ukurannya mendekati batas minimum atau muncul retak.
Bagian yang boleh dan tidak boleh dilumasi
Bushing variator dan alur torque driver menggunakan grease khusus dalam jumlah terbatas sesuai manual. Permukaan face pulley, sabuk, kampas kopling, dan bell absolut tidak boleh terkena oli atau grease. Pelumasan di area terlarang adalah sumber slip dan kebakaran kecil akibat panas.
Kerapian pengencangan dan alat yang tepat
Gunakan kunci momen untuk mur variator dan mur kopling. Pengencangan berlebih merusak ulir poros, terlalu kendur membuat komponen oblak. Bila tidak memiliki kunci momen, lebih baik serahkan pada bengkel tepercaya. Menggunakan impact gun tanpa kontrol torsi bisa menimbulkan masalah jangka panjang.
Tuning CVT: Prinsip, Risiko, dan Etika Jalan Raya
Penyetelan CVT bisa meningkatkan respons, tetapi harus logis. Setiap perubahan memiliki konsekuensi dan tidak semua setelan aman untuk harian.
Mengatur bobot roller dengan cerdas
Mulailah dari bobot standar, lalu turun atau naik 1 sampai 2 gram per roller untuk eksperimen. Uji di rute yang sama, catat rpm akselerasi, jarak pengereman, serta konsumsi bahan bakar. Jangan mencampur bobot terlalu ekstrem karena variator dapat bergetar dan keausan menjadi tidak merata.
Pegas kontra dan pegas kampas
Pegas kontra lebih keras akan menjaga rpm saat menanjak, tetapi meningkatkan beban sabuk dan suhu. Pegas kampas lebih keras membuat engagement pada rpm lebih tinggi, cocok untuk akselerasi agresif namun menyulitkan stop and go yang halus. Temukan kompromi sesuai rute harian Anda.
Sabuk dan face aftermarket
Sabuk dengan konstruksi lebih kuat menahan slip di suhu tinggi, namun jika sudut tidak cocok dengan pulley standar, gesekan meningkat dan umur menurun. Face aftermarket dengan sudut berbeda bisa memperbaiki respons, tetapi harus dipasangkan dengan roller dan pegas yang sejalan. Uji secara bertahap, jangan sekaligus banyak komponen agar Anda tahu mana perubahan yang benar benar memberi efek.
Sinkronisasi dengan mesin dan ECU
Mengganti knalpot, filter udara terbuka, atau remap ECU akan menggeser kurva torsi. CVT harus diatur ulang agar mesin bekerja di puncak efisiensi. Tanpa sinkronisasi, Anda mungkin mendengar mesin meraung tanpa akselerasi berarti karena rasio dan torsi tidak bertemu di titik yang tepat.
Kesalahan Umum yang Sering Terjadi
Belajar dari kesalahan orang lain menghemat waktu dan biaya. Berikut daftar kekeliruan yang sering kami temui di bengkel dan komunitas pengguna.
Mengampelas face pulley secara agresif
Niatnya menghilangkan bekas sabuk, hasilnya sudut V berubah dan friksi meningkat. Sabuk cepat aus, panas naik, dan performa turun. Pembersihan cukup dengan amplas halus secara merata bila diperlukan, atau lebih aman lagi dibersihkan menggunakan brake cleaner yang tidak menyisakan residu.
Memasang roller terbalik atau bercampur merk
Beberapa roller memiliki arah atau sisi yang harus menghadap ramp tertentu. Campur aduk merk dengan diameter berbeda menyebabkan macet di lintasan. Pastikan semua roller identik dan terpasang dengan arah yang benar.
Menyemprot cairan serbaguna ke sabuk
Cairan ini menurunkan koefisien gesek dan memicu slip. Akibatnya sabuk terbakar, muncul bau menyengat, bahkan serpihan karet beterbangan di ruang CVT. Jauhkan pelumas dari area sabuk dan kampas.
Mengencangkan mur variator tanpa kunci momen
Ulir poros adalah bagian yang mahal. Sekali rusak, biaya perbaikan melonjak karena harus ganti poros atau bahkan satu set rumah mesin. Gunakan alat yang tepat atau minta bantuan mekanik.
Mengabaikan kebersihan cover dan saluran udara
Debu yang menumpuk menahan panas. CVT yang panas bekerja di ambang slip lebih sering, mengurangi umur sabuk sampai separuh. Sapu bersih setiap servis dan pastikan kisi ventilasi tidak tersumbat.

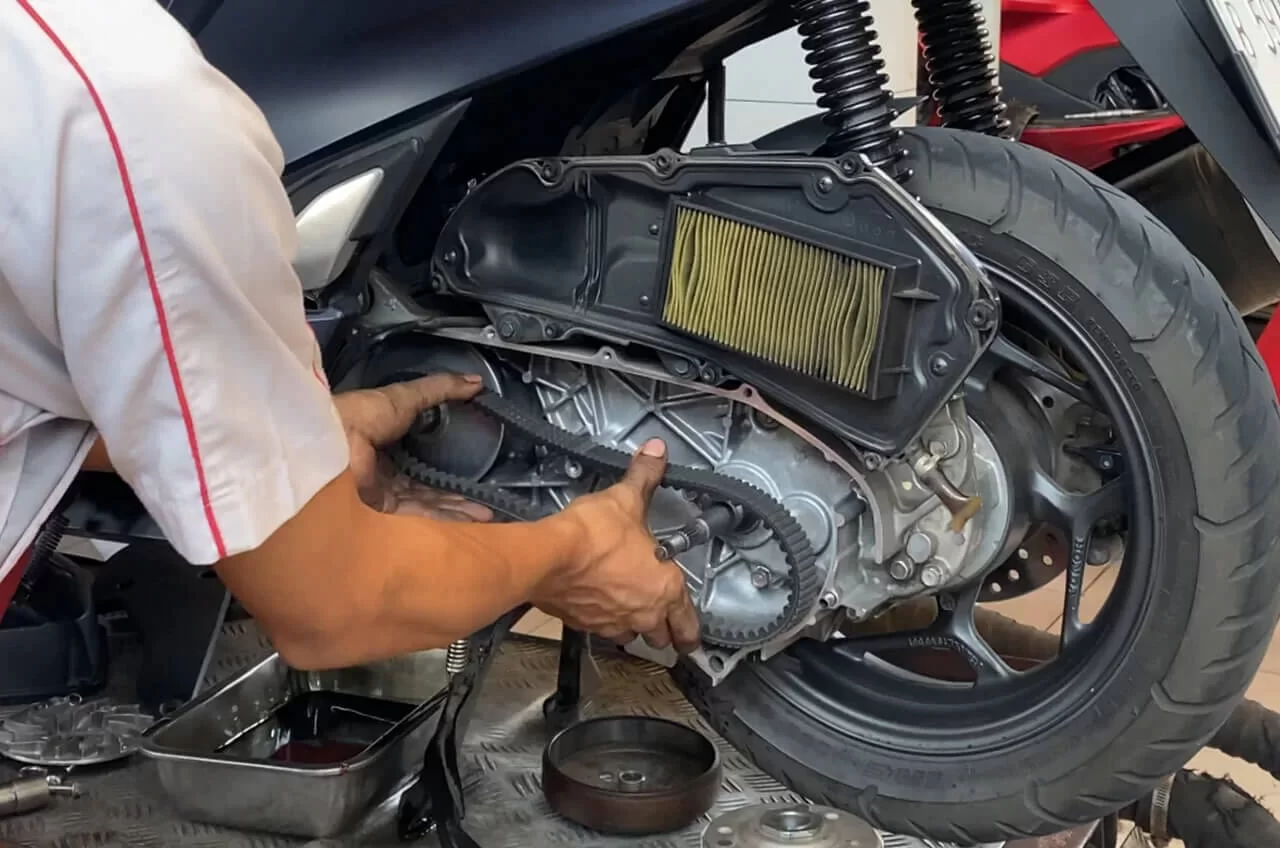

Alat Wajib dan Prosedur Aman
Servis CVT bisa dilakukan mandiri oleh pengguna berpengalaman dengan alat yang tepat dan disiplin prosedur. Keamanan tetap nomor satu.
Alat dasar yang disarankan
Kunci ring standar, kunci momen, puller atau holder variator, obeng, tang, kompresor angin untuk meniup debu, serta brake cleaner. Sarung tangan dan kacamata pelindung wajib dipakai saat membersihkan.
Prosedur aman sebelum membuka CVT
Matikan mesin, lepas kunci kontak, dan pastikan motor dalam posisi standar tengah yang stabil. Tutup area kerja dari anak anak. Foto setiap langkah sebelum melepas komponen agar pemasangan kembali presisi. Jika ragu, hentikan dan konsultasikan ke bengkel.
Tips Berkendara Agar CVT Awet
Kebiasaan mengemudi yang baik memperpanjang umur komponen tanpa biaya tambahan. Perubahan kecil memberi dampak besar dalam jangka panjang.
Pemanasan secukupnya
Panaskan mesin sebentar agar oli bersirkulasi. Tidak perlu lama. CVT tidak membutuhkan pemanasan khusus, tetapi idle yang stabil membantu engagement kopling lebih halus saat mulai jalan.
Hindari selip berlebihan
Saat start di tanjakan, gunakan rem belakang untuk menahan motor, lalu buka gas dengan halus hingga kopling menggigit penuh. Menggantung gas pada rpm tinggi sambil menahan rem akan memanggang kampas dan bell.
Kelola beban dan tekanan ban
Beban berlebih memaksa CVT bekerja di slip lebih lama. Pastikan tekanan ban sesuai rekomendasi agar beban pada transmisi tidak bertambah karena hambatan gulir yang tinggi.
Jaga kecepatan stabil
Gas yang naik turun tajam membuat CVT terus menerus mengubah rasio dan menambah panas. Jaga throttle lebih halus, terutama pada lalu lintas menengah.
Studi Kasus Mini: Menyetel CVT Berdasar Kebutuhan
Tiga skenario berikut menggambarkan bagaimana setelan berbeda dibutuhkan oleh pengguna dengan rute dan target yang berlainan.
Komuter kota padat
Targetnya start halus dan efisien. Gunakan roller sedikit lebih ringan dari standar bila akselerasi terasa tumpul, jaga pegas kontra standar, dan pastikan kampas kopling bersih untuk menghindari judder. Hasilnya respons awal cukup tanpa mengorbankan kenyamanan stop and go.
Ojek rute menanjak
Butuh tenaga bawah dan ketahanan slip. Pegas kontra sedikit lebih keras membantu mempertahankan rpm saat tanjakan, kombinasikan dengan roller sedikit lebih ringan. Gunakan sabuk berkualitas OEM atau yang setara agar panas terkelola. Pantau suhu ruang CVT dan jadwalkan pembersihan lebih sering.
Pengguna hobi akhir pekan
Mengejar sensasi akselerasi. Pegas kampas lebih keras boleh dipertimbangkan agar engagement lebih tinggi, roller disesuaikan agar mesin berada di puncak torsi. Namun untuk harian, siapkan setelan kedua yang lebih jinak agar tidak melelahkan dan boros.
FAQ Singkat seputar CVT
Pertanyaan berikut sering muncul di komunitas dan bengkel. Jawaban ringkas ini membantu Anda menutup celah informasi tanpa harus membuka manual setiap saat.
Bolehkah mencampur bobot roller berbeda
Boleh dalam selisih kecil dan pola simetris, namun idealnya semua roller identik. Campuran ekstrem membuat variator bergetar dan mempercepat keausan ramp.
Mengapa setelah ganti knalpot tarikan terasa aneh
Karakter torsi bergeser, sehingga setelan CVT perlu disesuaikan. Evaluasi bobot roller dan pegas kampas agar mesin kembali berada di rentang efisien saat akselerasi.
Lebih baik sabuk OEM atau aftermarket
Untuk harian, sabuk OEM atau yang spesifikasi teknisnya sepadan lebih aman. Aftermarket performa tinggi bermanfaat pada suhu kerja ekstrem, tetapi pastikan sudut dan dimensi kompatibel dengan pulley Anda.
Apakah pegas kontra lebih keras selalu lebih baik
Tidak. Terlalu keras meningkatkan panas, mempercepat keausan sabuk, dan membuat cruising tidak nyaman. Pilih setelan yang sesuai rute dan beban.
CVT Sehat, Perjalanan Tenang
CVT adalah sistem yang tampak sederhana tetapi kaya detail. Kehalusan akselerasi lahir dari kebersihan, toleransi yang terjaga, pelumasan di tempat yang tepat, serta sinkronisasi bobot roller, pegas, dan sabuk. Perawatan berkala mencegah gejala besar dan menghemat biaya. Penyetelan yang logis akan memberi performa yang Anda inginkan tanpa mengorbankan keandalan.
“Bagi saya, transmisi yang baik adalah yang tidak Anda sadari bekerja. Ia diam diam menjaga ritme kota, membuat Anda tiba dengan tenang, dan jarang sekali meminta perhatian mahal. Itu terjadi ketika kita merawatnya dengan pengetahuan, bukan sekadar kebiasaan.”
Paragraf penutup ini mengingatkan esensi merawat CVT: disiplin kecil yang konsisten. Dengan memahami fungsi setiap komponen, membaca gejala dengan tenang, dan menyetel secara rasional, motor matic Anda akan bertahan nyaman, efisien, dan siap dipakai untuk urusan harian maupun perjalanan akhir pekan tanpa drama.
